斷路器分析儀（品牌：DVPOWER）

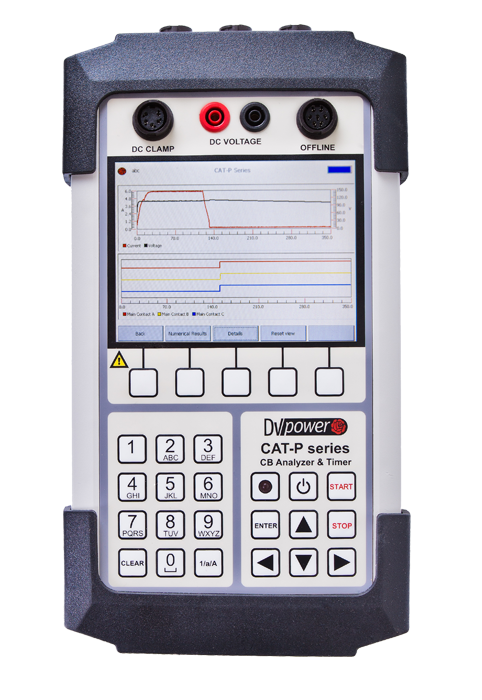

斷路器分析儀 & 計時器 CAT-P

? 便攜 (1,4 kg / 3.1 lbs)

? 內置電池供電

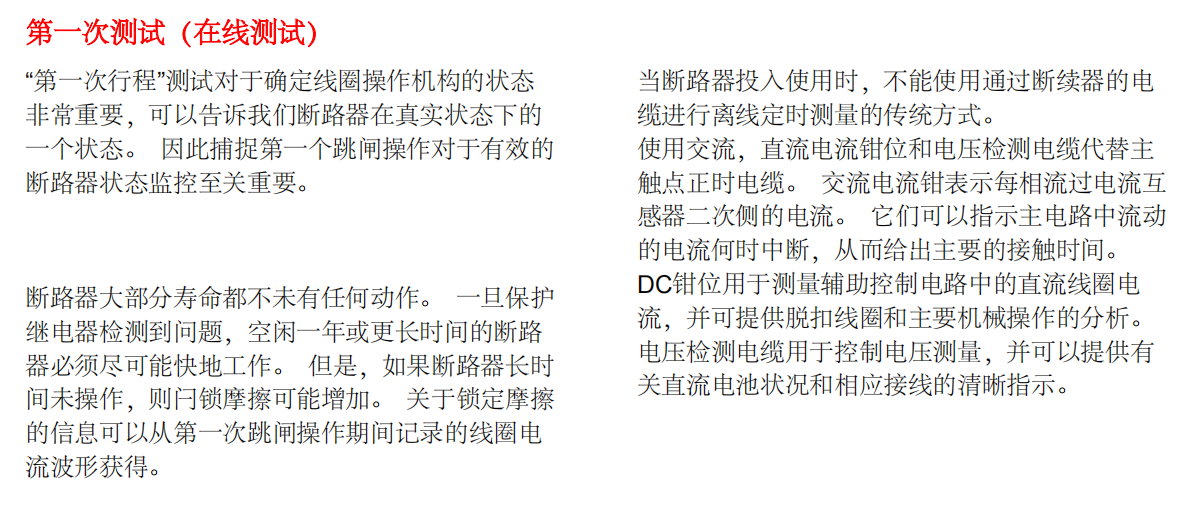

? 在線測量 (第一次測試)

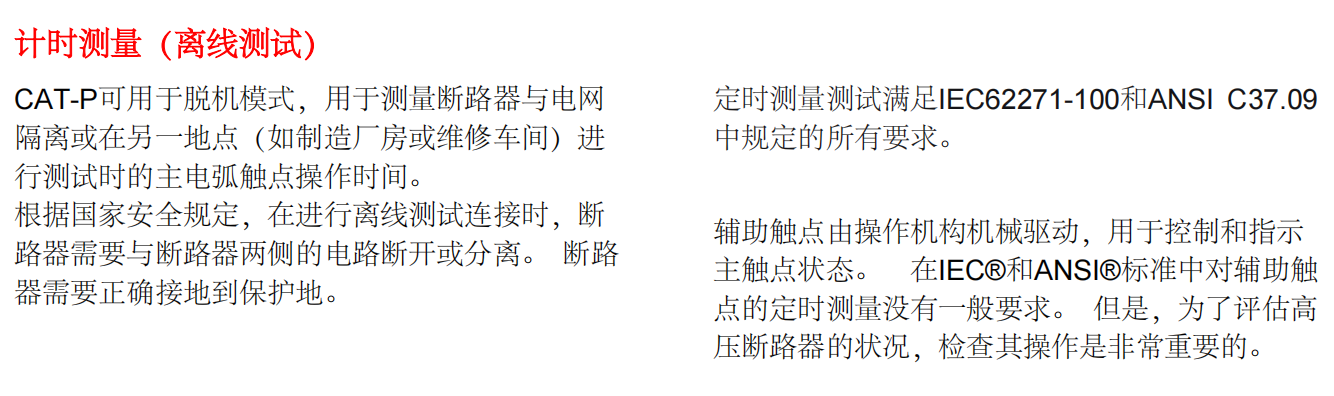

? 離線測量

? 交流電壓和交流電流測量

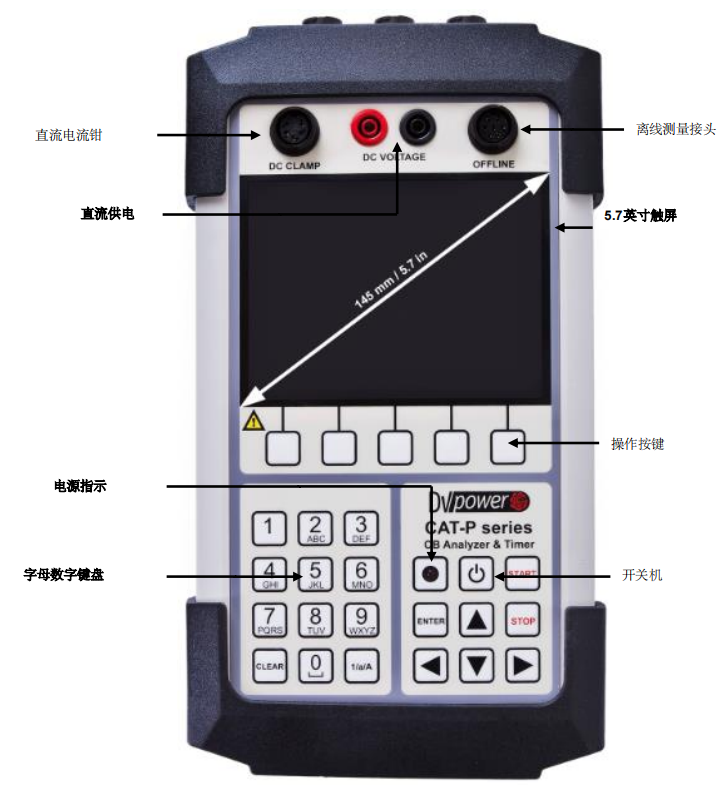

? 觸摸屏彩色顯示器145毫米（5.7英寸）

? 現場測試結果分析 （以圖形形式覆蓋多達4條記錄）

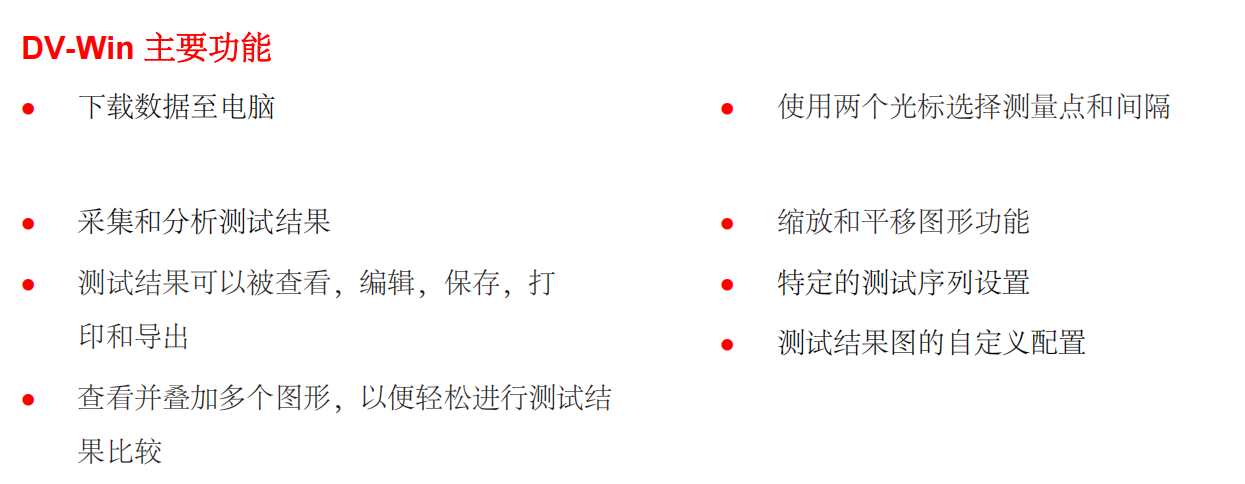

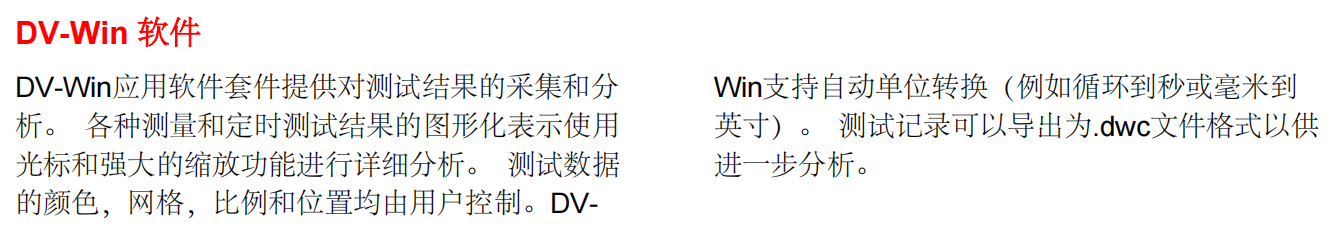

? 測試結果分析與比較 使用DV-Win軟件從其他CAT儀器獲得的結果

功能描述

手持式斷路器分析儀和定時器CAT-P是一款用于 斷路器狀態評估的數字儀表。 CAT-P記錄主電弧觸點，直流變電站電池電壓， 跳閘和閉合線圈電流的時序圖。 在線模式下主觸點動作時間根據交流二次CT電流 計算得出。定時通道記錄主觸點的閉合和打開。

在開始測試之前，電流鉗需要連接到斷路器的輔 助電路。 當測量線圈電流達到預定義閾值時開始 記錄。 掛鉤的直流電流鉗測量通過輔助電路跳閘 或閉合線圈的電流，具體取決于啟動者的操作。

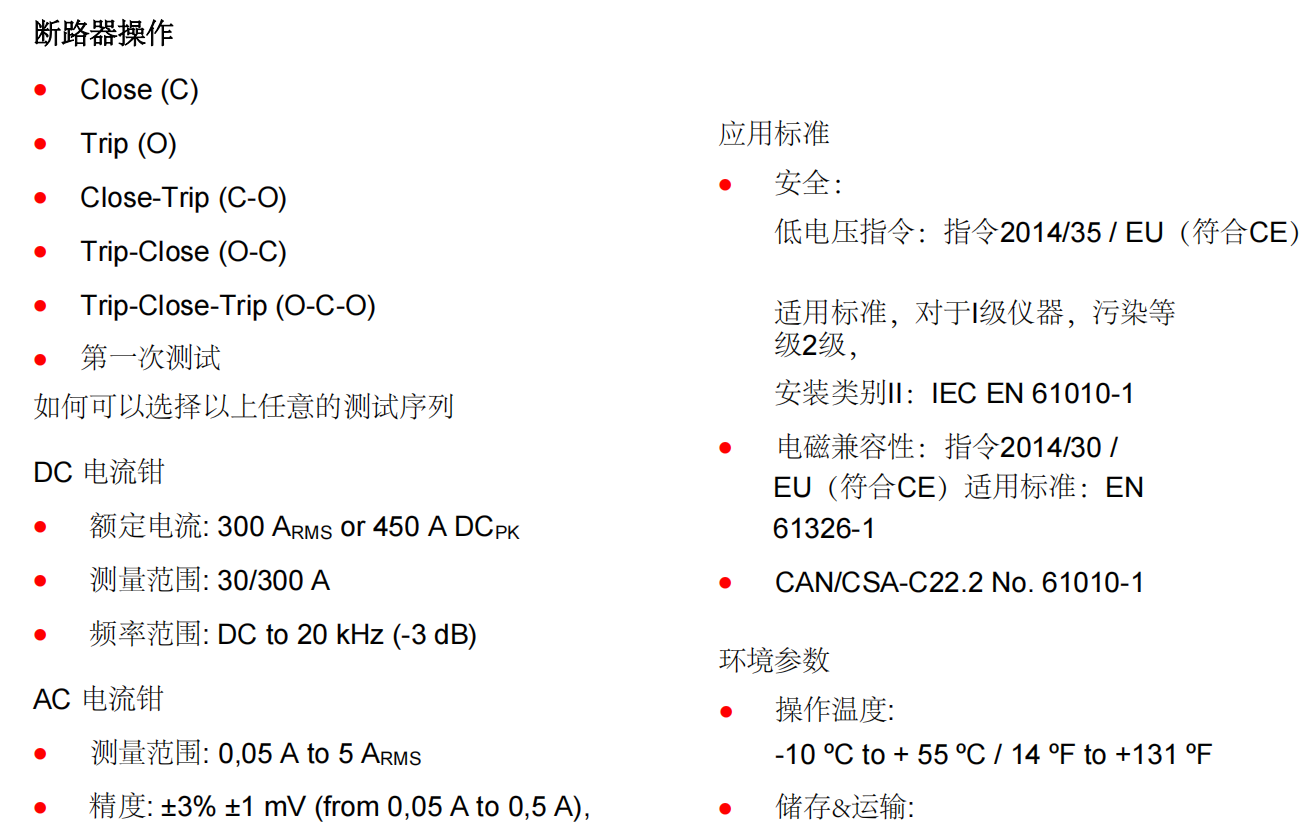

CAT-P提供了不同操作模式的簡單選擇：

? Trip (O) ? Close (C) ? Tripfree (CO) ? Reclose (O-C) ? Close-Trip (C-O) ? Trip-Close-Trip (O-C-O) ? 第一次測試

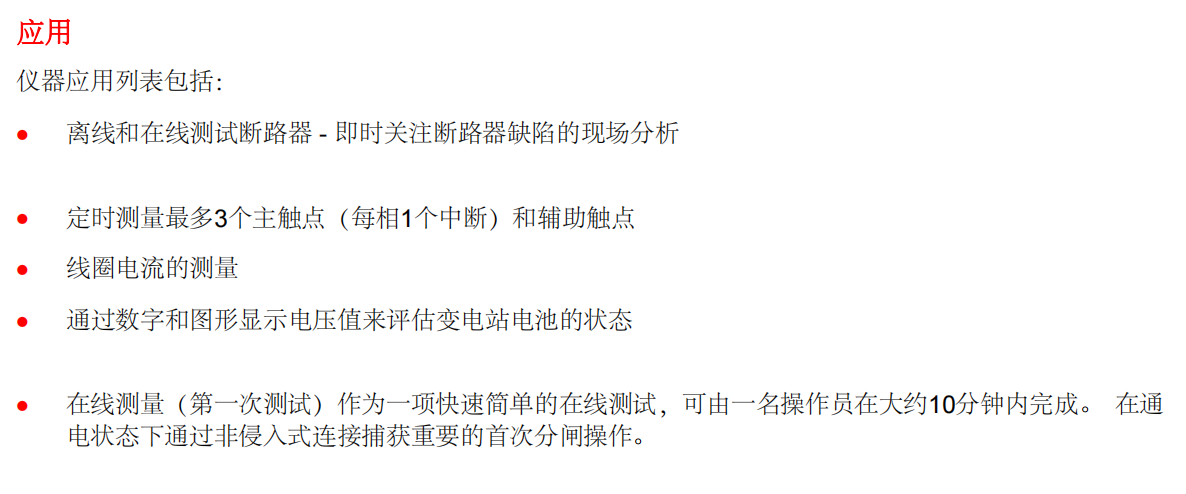

CAT-P是一種用于記錄和分析的強大診斷工具：

? 跳閘/閉合線圈操作 ? 主電弧觸點動作 ? 輔助觸點操作 ? 直流電源電壓接入 ? 控制電路布線的完整性

CAT-P顯示數字和圖形結果（它可以覆蓋多達4 個記錄的圖形形式）。這通過比較所獲得的測試 結果，能夠快速現場分析潛在缺陷。

功能
